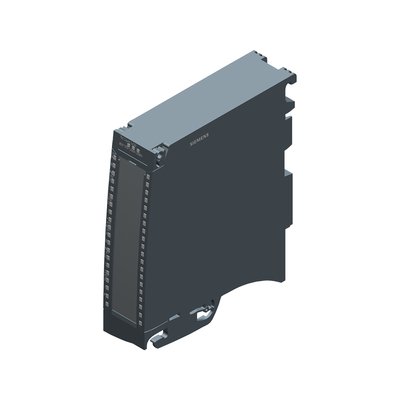

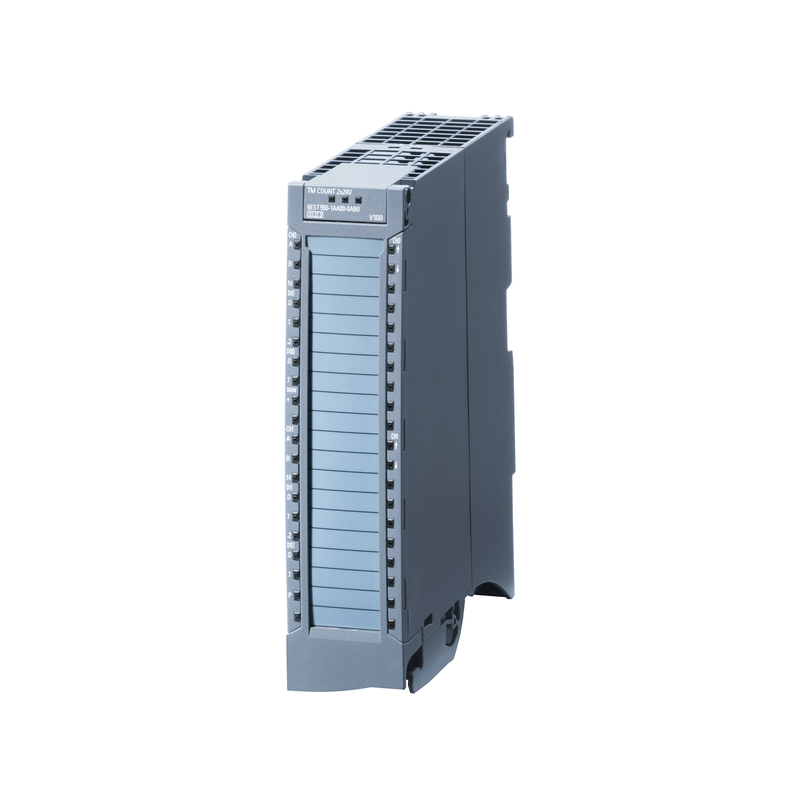

Siemens SIMATIC S7-1500 TM Conteggio 2x24V Contatore modulo 6ES7550-1AA01-0AB0 100% testato
Dettagli:
| Luogo di origine: | DALLA Germania |
| Marca: | Siemens |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | $535.00/cartons 1-9 cartons |
|
Informazioni dettagliate |
|||
| Interfaccia di comunicazione: | Altri | Marchio: | SIEMENS |
|---|---|---|---|
| Condizione: | 100% di marca originale | garanzia: | 12 mesi |
| Pacco: | Imballaggio originale | Termine di spedizione: | FOB |
| Pagamento: | T/T | MOQ: | 1 pezzo |
| Servizio: | servizio della Un-fermata | Qualità: | 100% provato rigorosamente |
| Applicazione: | Industriale di automazione | ||
Descrizione di prodotto
Specifica
informazioni generali | ||||
Designazione del tipo di prodotto | Conteggio TM 2x24V | |||
Versione del firmware | Versione 2.0 | |||
● Aggiornamento FW possibile | SÌ | |||
Funzione del prodotto | ||||
● Dati I&M | SÌ;Da I&M0 a I&M3 | |||
● Modalità isocrona | SÌ | |||
Ingegneria con | ||||
● STEP 7 TIA Portal configurabile/integrato a partire dalla versione | V16 con HSP 0332 / V17 | |||
● Profibus dalla versione GSD/revisione GSD | Revisione GSD 5 | |||
● PROFINET dalla versione GSD/revisione GSD | Versione 2.3 / - | |||
Tipo di installazione/montaggio | ||||
Montaggio su guida | SÌ;Guida portante S7-1500 | |||
Tensione di alimentazione | ||||
Tensione di carico L+ | ||||
● Valore nominale (DC) | 24 V | |||
● intervallo consentito, limite inferiore (DC) | 19,2 Volt | |||
● intervallo consentito, limite superiore (DC) | 28,8 V | |||
● Protezione da inversione di polarità | SÌ | |||
Corrente di ingresso | ||||
Consumo di corrente, max. | 75mA;senza carico | |||
Alimentazione dell'encoder | ||||
Numero di uscite | 1; Un'alimentazione comune dell'encoder a 24 V per entrambi i canali | |||
Alimentazione encoder 24 V | ||||
● 24 Volt | Sì; L+ (-0,8 V) | |||
● Protezione da cortocircuito | SÌ | |||
● Corrente di uscita, max. | 1 A; corrente totale di tutti gli encoder/canali | |||
Energia | ||||
Alimentazione disponibile dal bus backplane | 1,3 W | |||
Perdita di potenza | ||||
Perdita di potenza, tip. | 4 W | |||
Zona indirizzi | ||||
Spazio di indirizzamento per modulo | ||||
● Ingressi | 32 byte; 16 byte per canale; 4 byte per la modalità veloce | |||
● Uscite | 24 byte; 12 byte per canale; 4 byte per Motion Control, 0 byte per modalità veloce | |||
Ingressi digitali | ||||
Numero di ingressi digitali | 6;3 per canale | |||
Ingressi digitali, parametrizzabili | SÌ | |||
Curva caratteristica d'ingresso secondo IEC 61131, tipo 3 | SÌ | |||
Funzioni di ingresso digitale, parametrizzabili | ||||
● Avvio/arresto del cancello | SÌ | |||
● Cattura | SÌ | |||
● Sincronizzazione | SÌ | |||
● Ingresso digitale liberamente utilizzabile | SÌ | |||
● Sonda | SÌ | |||
Tensione di ingresso | ||||
● Tipo di tensione di ingresso | corrente continua | |||
● Valore nominale (DC) | 24 V | |||
● per segnale "0" | -5...+5 V | |||
● per segnale "1" | da +11 a +30 V | |||
● tensione consentita in ingresso, min. | -30 V;-5 V continua, -30 V protezione da inversione di polarità breve | |||
● tensione ammissibile in ingresso, max. | 30 V | |||
Corrente in ingresso | ||||
● per segnale "1", tip. | 2,5 mA | |||
Ritardo di ingresso (per il valore nominale della tensione di ingresso) | ||||
per ingressi standard | ||||
— parametrizzabile | SÌ;nessuno / 0,05 / 0,1 / 0,4 / 0,8 / 1,6 / 3,2 / 12,8 / 20 ms | |||
— da "0" a "1", min. | 6 µs;con la parametrizzazione "nessuna" | |||
— da "1" a "0", min. | 6 µs; per la parametrizzazione "nessuna" | |||
per funzioni tecnologiche | ||||
— parametrizzabile | SÌ | |||
Lunghezza del cavo | ||||
● schermato, max. | 1 000 metri | |||
● non schermato, max. | 600 metri | |||
Uscite digitali | ||||
Tipo di uscita digitale | Transistor | |||
Numero di uscite digitali | 4;2 per canale | |||
Uscite digitali, parametrizzabili | SÌ | |||
Protezione da cortocircuito | Sì; elettronico/termico | |||
● Soglia di risposta, tip. | 1 UN | |||
Limitazione della tensione di spegnimento induttivo a | L+ (-53 V) | |||
Controllo di un ingresso digitale | SÌ | |||
Funzioni di uscita digitale, parametrizzabili | ||||
● Commutazione scattata tramite valori di confronto | SÌ | |||
● Uscita digitale liberamente utilizzabile | SÌ | |||
Capacità di commutazione delle uscite | ||||
● con carico resistivo, max. | 0,5 A;Per uscita digitale | |||
● su carico lampada, max. | 5 volte | |||
Intervallo di resistenza al carico | ||||
● limite inferiore | 48 Ω | |||
● limite superiore | 12 kΩ | |||
Tensione di uscita | ||||
● Tipo di tensione di uscita | DC | |||
● per segnale "1", min. | 23,2 V; L+ (-0,8 V) | |||
Corrente di uscita | ||||
● valore nominale per il segnale "1". | 0,5 A;Per uscita digitale | |||
● per segnale "1" intervallo consentito, max. | 0,6 A; Per uscita digitale | |||
● per il segnale "1" corrente di carico minima | 2mA | |||
● con segnale "0" corrente residua, max. | 0,5 mA | |||
Ritardo in uscita con carico resistivo | ||||
● "0" a "1", massimo. | 50 µs | |||
● "1" a "0", massimo. | 50 µs | |||
Frequenza di commutazione | ||||
● con carico resistivo, max. | 10kHz | |||
● con carico induttivo, max. | 0,5 Hz;acc.secondo IEC 60947-5-1, DC-13;osservare la curva di declassamento | |||
● su carico lampada, max. | 10 Hz | |||
Corrente totale delle uscite | ||||
● Corrente per modulo, max. | 2A | |||
Lunghezza del cavo | ||||
● schermato, max. | 1 000 mq | |||
● non schermato, max. | 600 m | |||
Codificatore | ||||
Encoder collegabili | ||||
● Sensore a 2 fili | SÌ | |||
— corrente di riposo consentita (sensore a 2 fili), max. | 1,5 mA | |||
Segnali encoder, encoder incrementale (asimmetrico) | ||||
● Tensione di ingresso | 24 Volt | |||
● Frequenza di ingresso, max. | 200 chilocicli | |||
● Frequenza di conteggio, max. | 800 kHz; con valutazione quadrupla | |||
● Lunghezza cavo, schermato, max. | 600 m; a seconda della frequenza di ingresso, dell'encoder e della qualità del cavo; max. 50 m a 200 kHz | |||
● Filtro di segnale parametrizzabile | SÌ | |||
● Encoder incrementale con tracce A/B, offset di fase 90° | SÌ | |||
● Encoder incrementale con tracce A/B, sfasamento di 90° e traccia zero | SÌ | |||
● encoder a impulsi | SÌ | |||
● encoder a impulsi con direzione | SÌ | |||
● codificatore di impulsi con un segnale di impulso per direzione di conteggio | SÌ | |||
Tipi di interfaccia | ||||
● Ingresso sorgente/sink | SÌ | |||
● Curva caratteristica d'ingresso secondo IEC 61131, tipo 3 | SÌ | |||
Allarmi/diagnostica/informazioni sullo stato | ||||
Allarmi | ||||
● Allarme diagnostico | SÌ | |||
● Interrupt di processo | SÌ | |||
Diagnosi | ||||
● Monitoraggio della tensione di alimentazione | SÌ | |||
● Rottura del filo | SÌ | |||
● Cortocircuito | SÌ | |||
● Errore di transizione A/B sull'encoder incrementale | SÌ | |||
LED di indicazione diagnostica | ||||
● LED DI ESECUZIONE | SÌ;LED verde | |||
● LED DI ERRORE | SÌ;LED rosso | |||
● LED DI MANUTENZIONE | SÌ;LED giallo | |||
● Monitoraggio della tensione di alimentazione (PWR-LED) | Sì; LED verde | |||
● Visualizzazione dello stato del canale | SÌ;LED verde | |||
● per la diagnostica del canale | Sì; LED rosso | |||
Funzioni integrate | ||||
Contatore | SÌ | |||
● Numero di contatori | 2 | |||
● Frequenza di conteggio, max. | 800 kHz; con valutazione quadrupla | |||
Modalità veloce | SÌ | |||
Funzioni di conteggio | ||||
● Utilizzabile con TO High_Speed_Counter | SÌ | |||
● Conteggio continuo | SÌ | |||
● Risposta del contatore parametrizzabile | SÌ | |||
● Gate hardware tramite ingresso digitale | SÌ | |||
● Porta del software | SÌ | |||
● Arresto controllato da evento | SÌ | |||
● Sincronizzazione tramite ingresso digitale | SÌ | |||
● Campo di conteggio parametrizzabile | SÌ | |||
Comparatore | ||||
— Numero di comparatori | 2; Per canale | |||
— Dipendenza dalla direzione | SÌ | |||
— Può essere modificato dal programma utente | SÌ | |||
Rilevamento della posizione | ||||
● Acquisizione incrementale | SÌ | |||
● Adatto per il controllo del movimento S7-1500 | SÌ | |||
● adatto per SIMOTION | SÌ | |||
Funzioni di misura | ||||
● Misurazione del tempo, parametrizzabile | SÌ | |||
● Regolazione dinamica del periodo di misurazione | SÌ | |||
● Numero di soglie, parametrizzabili | 2 | |||
Campo di misura | ||||
— Misurazione della frequenza, min. | 0,04 Hz | |||
— Misurazione della frequenza, max. | 800 chilocicli | |||
— Misurazione della durata del ciclo, min. | 1,25 µs | |||
— Misurazione della durata del ciclo, max. | 25 secondi | |||
Precisione | ||||
— Misurazione della frequenza | 100 ppm; a seconda dell'intervallo di misurazione e della valutazione del segnale | |||
— Misurazione della durata del ciclo | 100 ppm; a seconda dell'intervallo di misurazione e della valutazione del segnale | |||
— Misurazione della velocità | 100 ppm;a seconda dell'intervallo di misurazione e della valutazione del segnale | |||
Potenziale separazione | ||||
Potenziali canali di separazione | ||||
● tra i canali | NO | |||
● tra i canali e il bus backplane | SÌ | |||
● Tra i canali e la tensione di carico L+ | NO | |||
Isolamento | ||||
Isolamento testato con | 707 V CC (prova di tipo) | |||
Condizioni ambientali | ||||
Temperatura ambiente durante il funzionamento | ||||
● installazione orizzontale, min. | -30 °C | |||
● installazione orizzontale, max. | 60°C;Tenere presente il declassamento per carichi induttivi | |||
● installazione verticale, min. | -30°C | |||
● installazione verticale, max. | 40°C;Tenere presente il declassamento per carichi induttivi | |||
Altitudine durante il funzionamento in relazione al livello del mare | ||||
● Altitudine di installazione sopra il livello del mare, max. | 5 000 m; limitazioni per altitudini di installazione > 2 000 m, vedere il manuale di sistema ET 200MP | |||
Operazione decentralizzata | ||||
per SIMATIC S7-300 | SÌ | |||
al SIMATIC S7-400 | SÌ | |||
al SIMATIC S7-1200 | SÌ | |||
al SIMATIC S7-1500 | SÌ | |||
al master Profibus standard | SÌ | |||
al controller PROFINET standard | SÌ | |||

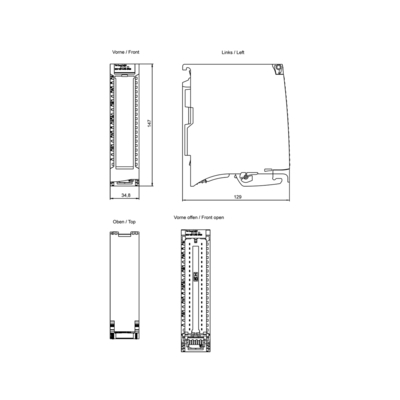

Dimensioni | ||||
Larghezza | 35 millimetri | |||
Altezza | 147 millimetri | |||
Profondità | 129 mm | |||
Pesi | ||||
Peso, ca. | 250 g | |||
Profilo Aziendale
DI
AZIENDA
L'azienda aderisce alla missione di rendere la "smart manufacturing più semplice" e alla visione di "dove c'è smart manufacturing, c'è Dr Gong Group", puntando a diventare un fornitore di soluzioni di servizi intelligenti e a promuovere l'aggiornamento dell'industria intelligente. L'attività dell'azienda copre quattro aree principali di apparecchiature intelligenti, Internet industriale, automazione industriale ed esportazione di apparecchiature industriali. Si impegna a creare una fornitura unica di robot industriali, apparecchiature intelligenti, apparecchiature di automazione e componenti. L'azienda è supportata dalla piattaforma e guidata da informazioni e digitalizzazione, integrando completamente le risorse della catena industriale, collegando fabbriche intelligenti terminali, integratori di automazione e risorse a monte e a valle dell'industria delle apparecchiature intelligenti. Iniziando con l'impostazione degli standard e lo sviluppo del prodotto, segue il percorso di sviluppo di "integrazione della piattaforma di fornitura del prodotto-spinta ecologica" e aumenta gradualmente la copertura di parti standardizzate, modulari e componentizzate in postazioni di lavoro robotizzate, apparecchiature intelligenti e apparecchiature di automazione, migliora l'efficienza della fornitura di apparecchiature di automazione, riduce i costi complessivi e promuove il progresso tecnologico dell'industria delle apparecchiature intelligenti della Cina.L'azienda continuerà ad approfondire i settori della robotica, dell'intelligenza artificiale, delle apparecchiature per l'automazione industriale e della produzione intelligente, a ricercare e sviluppare in modo solido, innovare e supportare l'automazione e l'intelligenza dell'industria manifatturiera, con sede in Cina, e a consentire al "Made in China" di innovare l'industria manifatturiera mondiale.
Imballaggio e consegna
FAQ
1. Chi siamo noi?
Beijing Zhongping Technology Co., LTD., è un fornitore di servizi integrati di produzione intelligente, appartiene al Gong Doctor Group ed è una società di ricerca scientifica, progettazione, marketing, servizi tecnici, Internet industriale, servizi di importazione ed esportazione internazionale, tra le più importanti nel campo della scienza e della tecnologia.
2. Cosa puoi acquistare da noi?
PLC, VFD, HMI, prodotti idraulici, distribuzione di energia a bassa tensione, robot industriali e componenti principali
3. L'articolo è disponibile o deve essere acquistato da un altro fornitore?
Disponiamo di un ampio inventario di merci e di un magazzino di nostra proprietà.
4. Quali vantaggi abbiamo rispetto agli altri fornitori?
La nostra azienda ha un grande inventario e numerosi magazzini, ma ha anche uffici e numerosi punti di servizio all'estero nelle principali province e città industriali del paese.Per fornirti servizi completi e completi di produzione intelligente, risparmia su sforzi, manodopera e costi.
5. Potete fornire prodotti originali al 100% nuovi e autentici?
Vendiamo solo nuovi originali originali, nessuna ristrutturazione, nessun falso, solo per l'originale originale di fabbrica!
6. Quanto dura il tempo di consegna?
Se c'è disponibilità di magazzino, la spedizione richiederà 2-3 giorni lavorativi; se la quantità è elevata, ci vorranno 5-7 giorni lavorativi dopo aver ricevuto il pagamento; se non si tratta di un modello convenzionale, ci vorrà del tempo; vi informeremo sui tempi di consegna specifici.
7. È disponibile supporto tecnico?
Naturalmente, abbiamo un team tecnico professionale che può aiutarti a risolvere problemi tecnici.
8. Come garantiamo la qualità?
Abbiamo tre processi per controllare la qualità delle merci.
1). I nostri ingegneri ispezioneranno regolarmente la produzione e il controllo qualità in fabbrica.
2) I materiali in entrata devono essere ispezionati da tecnici addetti agli acquisti esperti prima di poter essere immagazzinati.
3).Almeno 2 persone nel reparto logistico effettuano un controllo incrociato della merce da spedire prima della consegna.
9. Potete garantire la consegna sicura e affidabile dei vostri prodotti?
Sì, adottiamo rigorosamente l'imballaggio standard internazionale.Utilizziamo anche imballaggi speciali per merci pericolose e spedizioni refrigerate per articoli con requisiti di temperatura.L'imballaggio di articoli speciali e i requisiti di imballaggio standard del carico generale possono comportare costi aggiuntivi.
10, che ne dici del trasporto?
Il costo dipende da come scegli di ricevere la merce.Express è solitamente il modo più veloce ma anche il più costoso.Il trasporto marittimo è la soluzione migliore per grandi quantità di merci.Il costo di spedizione esatto dipende dall'importo dell'acquisto, dalla quantità e dal peso del tuo ordine.Non esitate a contattarci per ulteriori informazioni.
Beijing Zhongping Technology Co., LTD., è un fornitore di servizi integrati di produzione intelligente, appartiene al Gong Doctor Group ed è una società di ricerca scientifica, progettazione, marketing, servizi tecnici, Internet industriale, servizi di importazione ed esportazione internazionale, tra le più importanti nel campo della scienza e della tecnologia.
2. Cosa puoi acquistare da noi?
PLC, VFD, HMI, prodotti idraulici, distribuzione di energia a bassa tensione, robot industriali e componenti principali
3. L'articolo è disponibile o deve essere acquistato da un altro fornitore?
Disponiamo di un ampio inventario di merci e di un magazzino di nostra proprietà.
4. Quali vantaggi abbiamo rispetto agli altri fornitori?
La nostra azienda ha un grande inventario e numerosi magazzini, ma ha anche uffici e numerosi punti di servizio all'estero nelle principali province e città industriali del paese.Per fornirti servizi completi e completi di produzione intelligente, risparmia su sforzi, manodopera e costi.
5. Potete fornire prodotti originali al 100% nuovi e autentici?
Vendiamo solo nuovi originali originali, nessuna ristrutturazione, nessun falso, solo per l'originale originale di fabbrica!
6. Quanto dura il tempo di consegna?
Se c'è disponibilità di magazzino, la spedizione richiederà 2-3 giorni lavorativi; se la quantità è elevata, ci vorranno 5-7 giorni lavorativi dopo aver ricevuto il pagamento; se non si tratta di un modello convenzionale, ci vorrà del tempo; vi informeremo sui tempi di consegna specifici.
7. È disponibile supporto tecnico?
Naturalmente, abbiamo un team tecnico professionale che può aiutarti a risolvere problemi tecnici.
8. Come garantiamo la qualità?
Abbiamo tre processi per controllare la qualità delle merci.
1). I nostri ingegneri ispezioneranno regolarmente la produzione e il controllo qualità in fabbrica.
2) I materiali in entrata devono essere ispezionati da tecnici addetti agli acquisti esperti prima di poter essere immagazzinati.
3).Almeno 2 persone nel reparto logistico effettuano un controllo incrociato della merce da spedire prima della consegna.
9. Potete garantire la consegna sicura e affidabile dei vostri prodotti?
Sì, adottiamo rigorosamente l'imballaggio standard internazionale.Utilizziamo anche imballaggi speciali per merci pericolose e spedizioni refrigerate per articoli con requisiti di temperatura.L'imballaggio di articoli speciali e i requisiti di imballaggio standard del carico generale possono comportare costi aggiuntivi.
10, che ne dici del trasporto?
Il costo dipende da come scegli di ricevere la merce.Express è solitamente il modo più veloce ma anche il più costoso.Il trasporto marittimo è la soluzione migliore per grandi quantità di merci.Il costo di spedizione esatto dipende dall'importo dell'acquisto, dalla quantità e dal peso del tuo ordine.Non esitate a contattarci per ulteriori informazioni.
Vuoi conoscere maggiori dettagli su questo prodotto
